Pannello Controllo Pompa Sentina Osculati 12/24V 25A 3 Posizioni 16.606.30

Pannello di Controllo Universale Osculati per Pompe di Sentina 12/24V

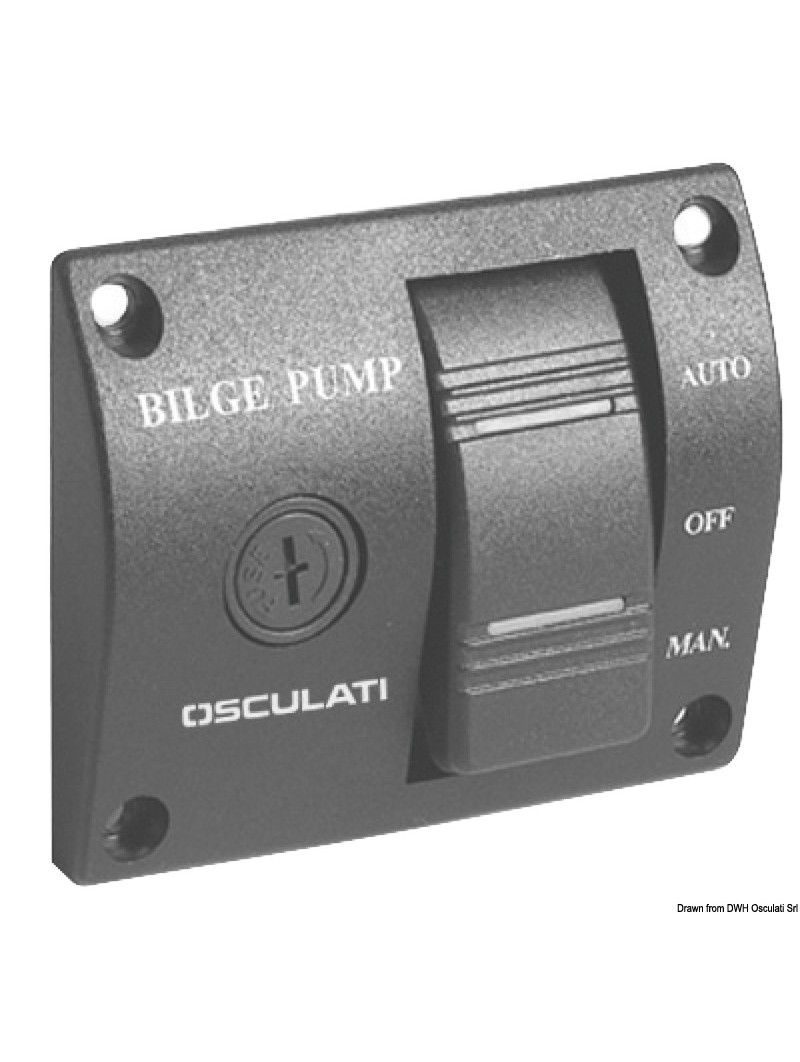

Il pannello di controllo Osculati 16.606.30 è progettato per comandare le pompe di sentina elettriche di barche, gommoni e imbarcazioni da diporto.

Compatibile con impianti a 12V e 24V, permette di selezionare tre modalità di funzionamento: Automatico, Spento e Manuale.

Il pannello è dotato di interruttore a bascula Marina con doppio LED, fusibile di sicurezza e sistema di ritorno a molla dalla posizione Manuale alla posizione OFF, studiato per limitare il rischio di lasciare accidentalmente la pompa in funzionamento manuale.

Le dimensioni frontali di 75 × 60 mm consentono un'installazione compatta sulla plancia o su un quadro comandi appropriato.

Caratteristiche e Vantaggi

• Compatibilità 12/24V: utilizzabile con impianti di bordo correttamente dimensionati.
• Portata elettrica 25A: valore dichiarato dal catalogo Osculati.
• Tre posizioni di comando: Automatico, OFF e Manuale.
• Ritorno a molla: la posizione Manuale ritorna su OFF quando viene rilasciato l'interruttore.
• Doppio LED: indicatori luminosi integrati nell'interruttore Marina.
• Fusibile di sicurezza: incluso nel pannello.
• Compatibilità universale: per sistemi di sentina dotati di automatismo a galleggiante o elettronico.
• Dimensioni compatte: pannello frontale da 75 × 60 mm.

Come Funzionano le Tre Posizioni?

Automatico

Permette il funzionamento della pompa in combinazione con il sistema automatico a galleggiante o elettronico già presente nell'impianto.

OFF – Spento

Seleziona la posizione di spegnimento del pannello di comando.

Manuale

Consente l'attivazione manuale della pompa. L'interruttore è dotato di ritorno a molla verso OFF per evitare di lasciare il comando manuale inserito involontariamente.

Scheda Tecnica

Applicazioni Consigliate

• Controllo delle pompe di sentina su barche e gommoni.
• Realizzazione di impianti di sentina con comando manuale e automatico.
• Sostituzione o aggiornamento di un pannello di comando esistente.
• Installazioni elettriche di bordo a 12V o 24V compatibili.

Consigli per l'Installazione

1. Disattivare l'alimentazione elettrica prima dell'installazione.
2. Individuare sulla plancia una posizione accessibile, protetta e adeguata alle dimensioni del pannello.
3. Predisporre il foro di montaggio secondo la dima o le istruzioni del produttore.
4. Verificare tensione dell'impianto, assorbimento della pompa e dimensionamento dei cavi.
5. Collegare il pannello secondo lo schema elettrico appropriato, includendo il sensore automatico quando previsto.
6. Verificare il corretto fusibile di protezione in rapporto al circuito.
7. Controllare il funzionamento delle posizioni Automatico, OFF e Manuale.
8. Verificare il ritorno a molla della posizione Manuale e il corretto funzionamento delle segnalazioni LED.

Domande Frequenti

Il pannello Osculati 16.606.30 funziona a 12V e 24V?

Sì, è progettato per pompe di sentina in impianti a 12V o 24V DC.

È compatibile con pompe di sentina automatiche?

Sì, è indicato per pompe con automatismo a galleggiante o elettronico, previa verifica dello schema di collegamento.

Può rendere automatica una pompa manuale?

Il solo pannello non rileva il livello dell'acqua. Per rendere automatico l'impianto è necessario un sensore di livello esterno compatibile.

Quante posizioni ha l'interruttore?

Tre: Automatico, OFF e Manuale. La posizione Manuale ritorna a molla su OFF.

Quali sono le dimensioni?

Le dimensioni frontali indicate dal produttore sono 75 × 60 mm.

Il fusibile è compreso?

Sì, il catalogo Osculati indica la presenza del fusibile di sicurezza.
